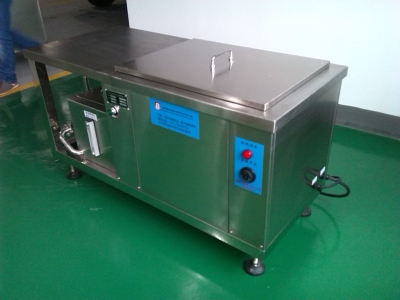

設備結構描述：
1. 清洗槽設單邊溢流結構。通過溢流口將槽內漂浮物流入儲液箱，經過濾后再泵入清洗槽內使用；
2.槽體由多塊不銹鋼板拼接而成
3.槽底設排液口，可通過球閥將液體直接排掉；
4.槽體內設不銹鋼加熱管
5.超聲波控制箱和清洗槽為分體式
6.機械式溫度控制器，溫度 室溫-100 可調
7.內槽全進口加厚不銹鋼，美觀耐用
8.南方不銹鋼離心泵，經久耐用故障率低
9.循環過濾系統，減少清洗排放頻率提高清洗劑利用率
10.槽體尺寸根據客戶要求隨意制作，滿足各種需求
11.可定制多面或側面振動方式，滿足清洗需求
注：濾芯為耗材，不屬于設備配件，需方另行購買
一、 清洗要求：
1 去除掉工件上的異物、油污、塵埃等污濁附著物，保障后續工作生產出優質產品；
2 確保清潔度，不變形、不劃傷。
二、 清洗介質：水基清洗劑
三、 清洗工藝：
|
序號 |
工序方法 |
超聲功率 |
清洗節拍 |
加熱功率 |
溫控范圍 |
備注 |
|
1 |
超聲波清洗 |
2100W/28KHZ |
----分鐘 |
6KW |
室溫-100℃ |
|
四、 設備主要技術要求：
1. 結構組成
清洗機主要有超聲波發生器，換能器，清洗槽，自動溫控加熱系統，架構，控制系統等組成
2. 設備描述
該設備是有一個不銹鋼材質制作的，超聲波清洗槽組成。設置單獨溫控系統，單獨排水閥門。
3. 主要技術參數及功能
1. 超聲波清洗槽
槽體內槽尺寸：L700*W500*H400 (mm)
超 聲 波：底振，共35只換能器，每只超聲波換能器功率60W,總功率2100W，頻率28KHZ。加熱功率：6000W 自動溫控加熱系統，室溫-100℃連續可調
設有溢水槽、噴水孔、溢水口，循環進水口，采用單面溢水的方式，溢水邊為水平狀，要求水流暢通，可迅速將清洗液表面漂浮的臟物溢出，過濾后經循環泵回打槽體。
材料為進口304#不銹鋼，不銹鋼厚度為2.0mm
攀升超聲波清洗機特點：
采用分塊分區控制，即發生器內部超聲波發振板、超聲波晶體板、電容板等都采用插拔式安裝分塊控制，另配雙散熱系統，使得故障率降至最低，即使出現故障也極易排除，外行人士都可以自行更換內部任何配件，拔出來插進去即可，操作簡單。
1、 采用微電腦控制和數字頻率合成技術，頻率自動跟蹤調節；
2、 數顯超聲功率、連續可調節，使用更靈活方便；
3、 設計定時系統，工作時間數顯，可調節；
4、 具有掃頻功能，掃頻速度和掃頻寬度數字化調整，有效保護鋼板；
5、 設置PLC遠程控制接口，方便與其它控制設備的連接；
6、 恒功率輸出穩定技術，不受電壓及負荷影響，保護設備；
7、 全觸摸人性化按鍵控制，調試操作方便快捷。
更高效，更環保，輸出有用功率達98%以上。
|
